Cấu tạo drone, flycam và UAV: Chi tiết từng bộ phận & chức năng

Khi nhắc đến cấu tạo drone (hay cấu tạo UAV - Unmanned Aerial Vehicle), nhiều người thường hình dung đơn giản đó là một chiếc máy bay điều khiển từ xa. Tuy nhiên, để một thiết bị có thể cất cánh, giữ thăng bằng trên không trung và thực hiện những nhiệm vụ phức tạp như phun thuốc sâu hay khảo sát địa hình, nó cần một hệ thống vận hành cực kỳ chính xác.

Về cơ bản, cấu tạo của drone là sự kết hợp chặt chẽ giữa khung cơ khí, hệ thống động lực, bộ điều khiển điện tử và các cảm biến thông minh. Drone hoạt động dựa trên nguyên lý thay đổi tốc độ quay của từng động cơ để tạo ra lực nâng, điều hướng và giữ ổn định theo lệnh của người điều khiển hoặc chương trình tự động. Dưới đây là phân tích chi tiết về 9 bộ phận cốt lõi tạo nên một chiếc drone hiện đại.

1. Khung drone (Frame) – "Bộ xương" định hình thiết bị

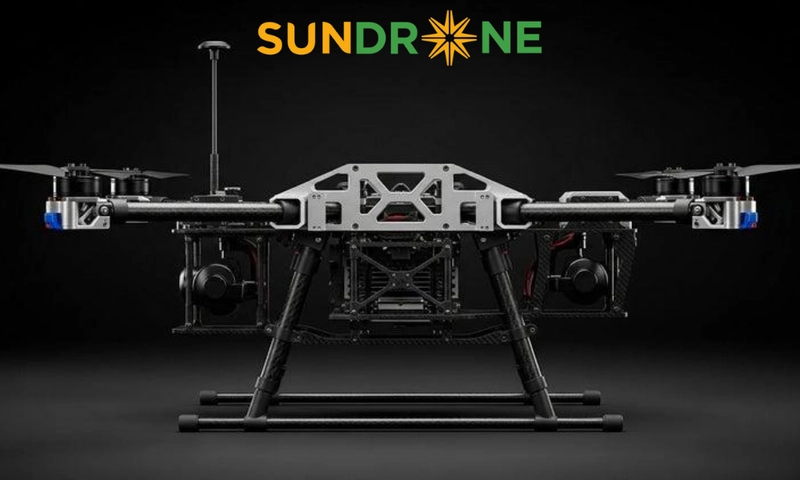

Khung drone (Frame) – "Bộ xương" định hình thiết bị

Khung drone không chỉ đơn thuần là nơi gắn kết các linh kiện mà còn quyết định trực tiếp đến kích thước, tải trọng và khả năng khí động học của máy bay. Tùy vào mục đích sử dụng mà vật liệu chế tạo khung sẽ khác nhau:

• Nhựa ABS/Polycarbonate: Thường dùng cho drone đồ chơi hoặc flycam phổ thông nhờ trọng lượng nhẹ và giá thành rẻ. Ví dụ, các dòng flycam DJI thường có khung nhựa tổng hợp cao cấp, thiết kế gập gọn để dễ dàng di chuyển.
• Sợi Carbon (Carbon Fiber): Đây là vật liệu "vàng" cho các dòng drone FPV (First Person View) hoặc drone chuyên dụng. Sợi carbon cực kỳ nhẹ nhưng lại có độ cứng cao, chịu được va đập mạnh ở tốc độ cao.
• Hợp kim nhôm/Composite: Thường xuất hiện trong cấu tạo của drone nông nghiệp hoặc drone công nghiệp. Những thiết bị này cần sự bền bỉ, khả năng chịu tải lớn (chứa bình dung dịch phun) và chống ăn mòn hóa chất.

Xem thêm: Tìm Hiểu Những Ứng Dụng Của Drone Trong Ngành Xây Dựng

2. Hệ thống động lực: Động cơ và Cánh quạt

Đây là bộ phận trực tiếp tạo ra lực nâng để đưa drone rời khỏi mặt đất.

2.1. Động cơ không chổi than (Brushless Motors)

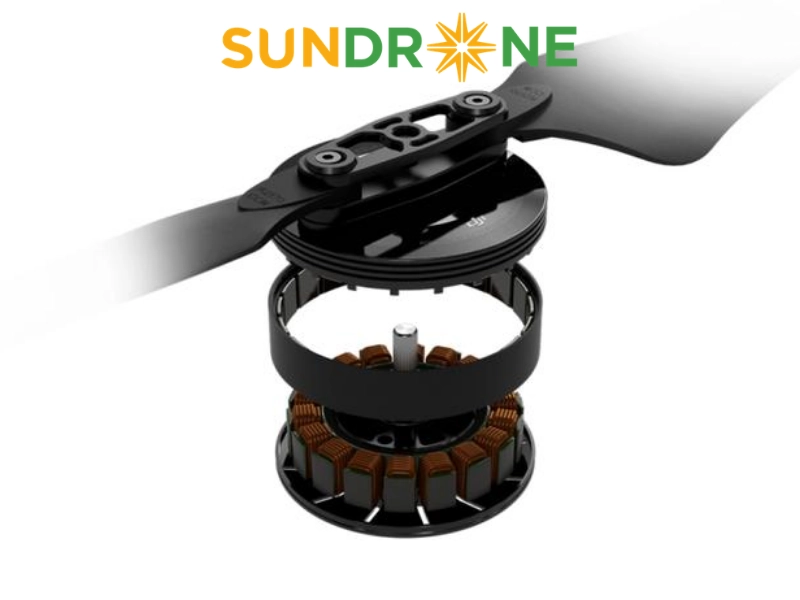

Động cơ không chổi than (Brushless Motors)

Khác với các loại motor chổi than thông thường, động cơ Brushless được ưu tiên tuyệt đối trên drone chuyên nghiệp. Lý do là vì chúng bền hơn, ít ma sát, hiệu suất cao và có tốc độ vòng quay/phút (KV) cực lớn, giúp drone phản ứng tức thì với các lệnh điều khiển.

2.2. Cánh quạt (Propellers)

Cánh quạt (Propellers)

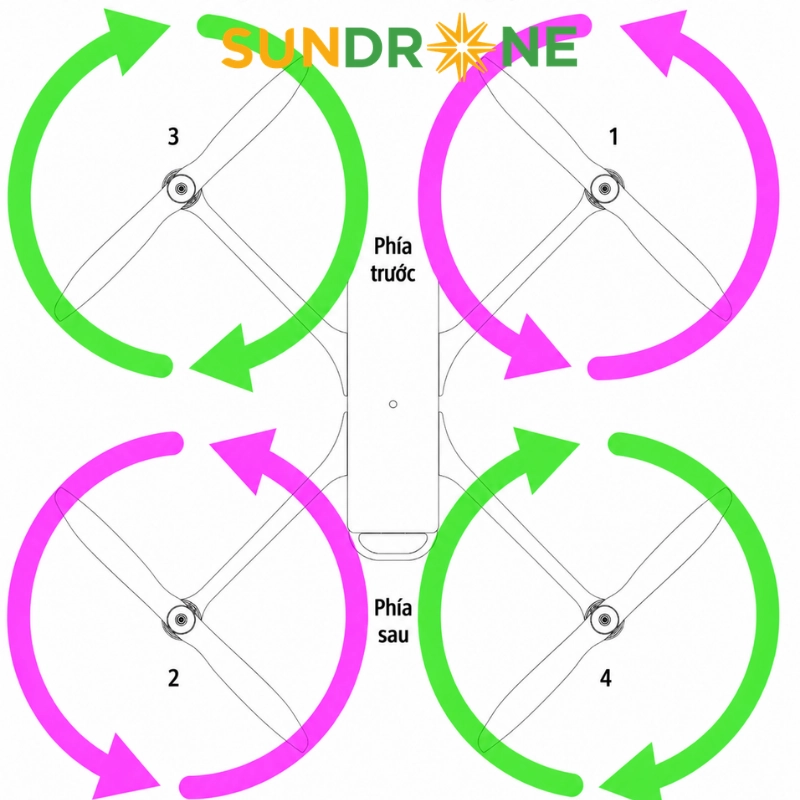

Cánh quạt được thiết kế theo nguyên lý khí động học để đẩy không khí xuống dưới. Một điểm mấu chốt trong cấu tạo của drone đa cánh (multirotor) là sự phân bổ chiều quay:

• 2 cánh quay cùng chiều kim đồng hồ (CW) và 2 cánh quay ngược chiều kim đồng hồ (CCW).
• Tại sao phải làm vậy? Nếu tất cả cánh quạt quay cùng một chiều, mô-men xoắn sẽ khiến thân drone bị xoay tròn liên tục trên không. Việc quay ngược chiều nhau giúp triệt tiêu lực xoắn, giữ cho drone đứng yên và ổn định.

Xem thêm: Ứng Dụng Drone Trong Nghiên Cứu Khoa Học, Công Nghệ Là Gì?

3. Hệ thống điện tử và "Não bộ" điều khiển

Hệ thống điện tử và "Não bộ" điều khiển drone

Nếu khung là xương thịt thì hệ thống điện tử chính là hệ thần kinh và não bộ của drone.

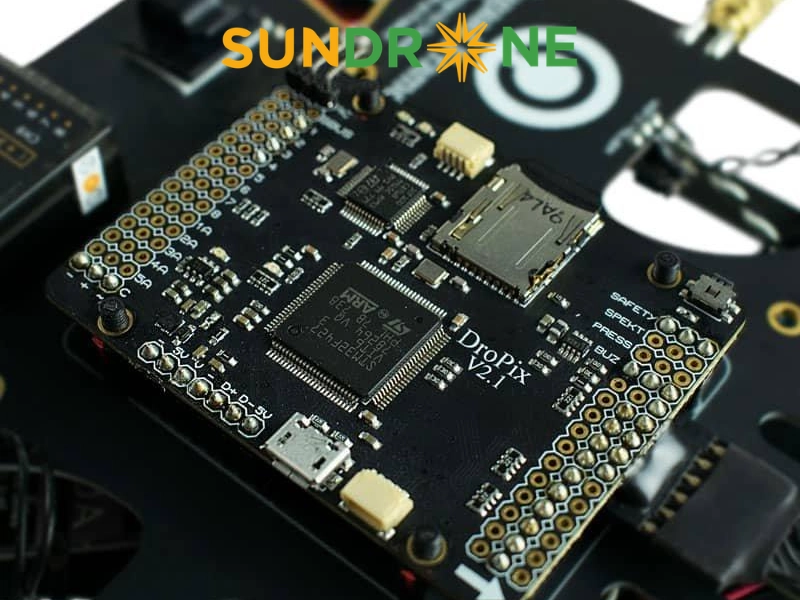

3.1. Bộ điều khiển bay (Flight Controller - FC)

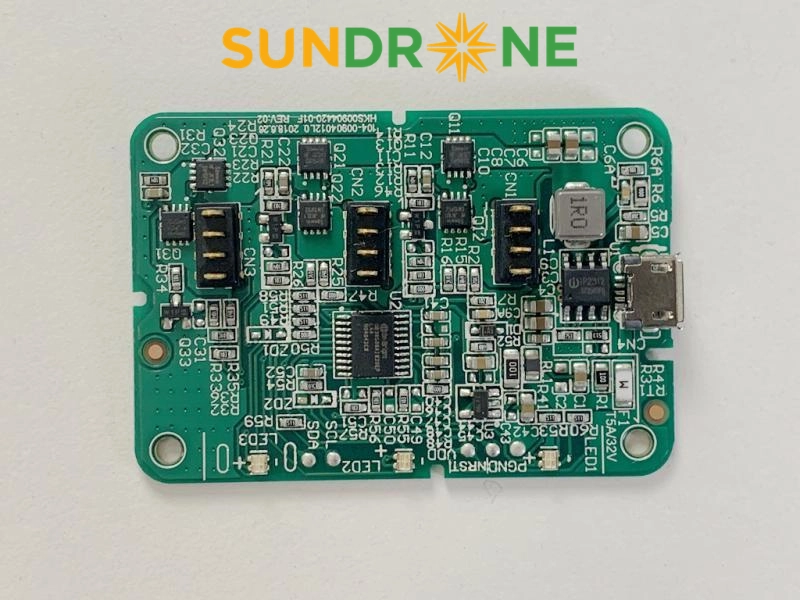

Bộ điều khiển bay (Flight Controller - FC)

FC được ví như "bộ não". Bên trong FC chứa các cảm biến con quay hồi chuyển (Gyroscope) và gia tốc kế (Accelerometer) để nhận biết độ nghiêng và vị trí của drone trong không gian. FC tiếp nhận lệnh từ người lái, phân tích dữ liệu từ cảm biến và ra lệnh cho các động cơ quay nhanh hay chậm để điều chỉnh hướng bay.

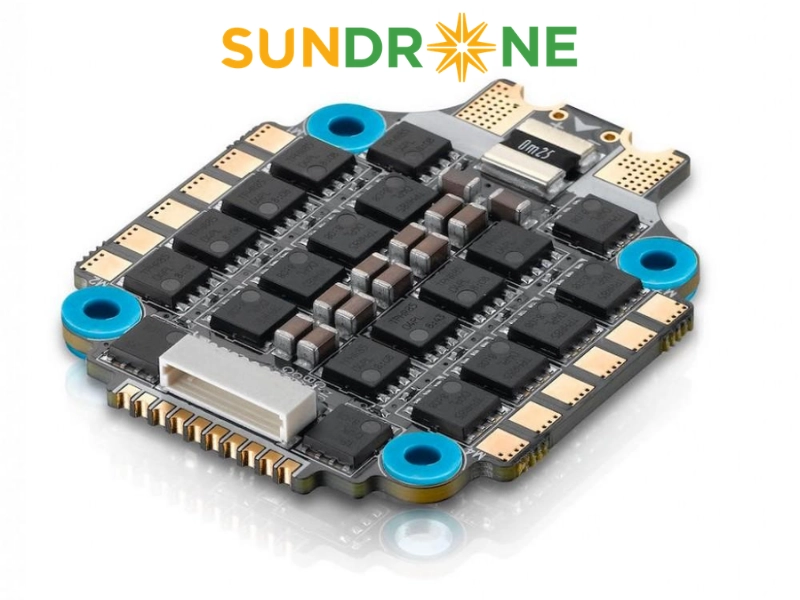

3.2. Bộ điều tốc (ESC - Electronic Speed Controller)

Bộ điều tốc (ESC - Electronic Speed Controller)

Nếu FC là não bộ thì ESC chính là "cơ bắp". ESC tiếp nhận tín hiệu từ FC và chuyển đổi dòng điện từ pin thành tốc độ quay chính xác cho từng motor. Không có ESC, FC không thể điều khiển được tốc độ của động cơ.

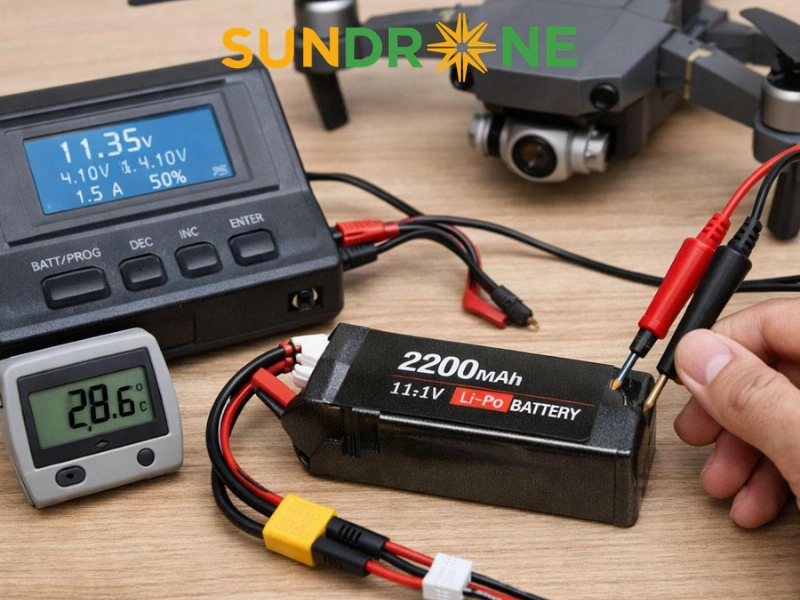

3.3. Pin Lithium Polymer (LiPo)

Pin Lithium Polymer (LiPo)

Hầu hết drone hiện nay sử dụng pin LiPo vì đặc tính dòng xả cao và trọng lượng nhẹ, cung cấp năng lượng đủ mạnh cho các motor công suất lớn. Tuy nhiên, pin LiPo đòi hỏi quy trình bảo quản và sạc nghiêm ngặt để tránh cháy nổ.

4. Hệ thống điều khiển và Truyền tín hiệu

Hệ thống điều khiển và Truyền tín hiệu

Để vận hành drone từ xa, cần một hệ thống giao tiếp không dây ổn định.

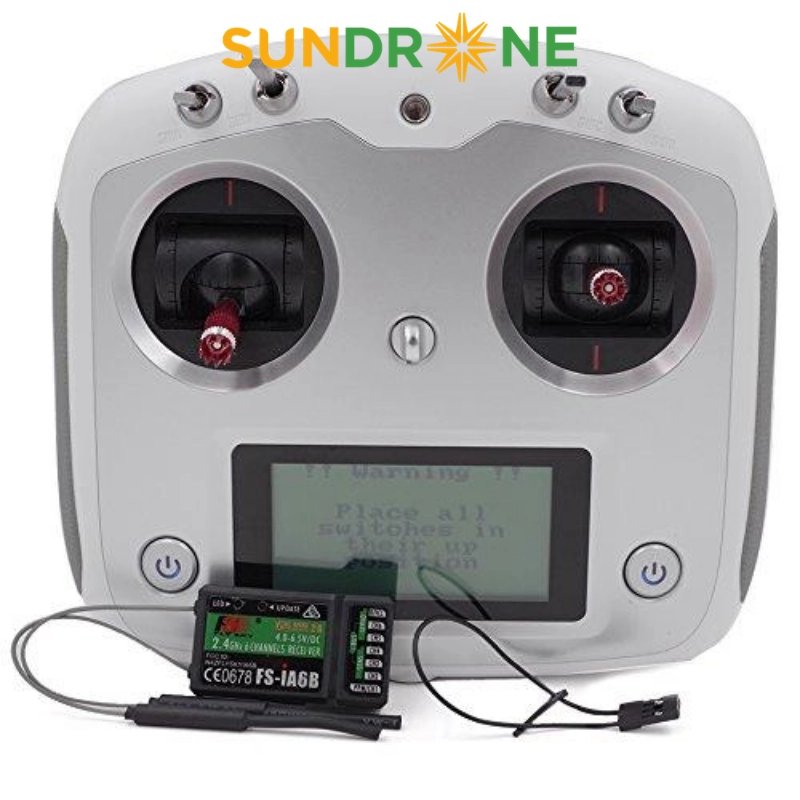

• Bộ Thu & Phát sóng (TX/RX): TX (Transmitter) là tay cầm điều khiển mà người vận hành cầm trên tay, còn RX (Receiver) là mạch thu tín hiệu gắn trên drone. Sự phối hợp này đảm bảo lệnh điều khiển được truyền đi gần như tức thời.
• Hệ thống truyền hình ảnh (VTX - Video Transmitter): Đối với flycam hoặc drone FPV, VTX truyền tín hiệu video trực tiếp từ camera về màn hình hoặc kính đeo, cho phép người điều khiển nhìn thấy những gì drone đang thấy (góc nhìn thứ nhất) mà không có độ trễ.

5. Hệ thống ghi hình và Cảm biến thông minh

Hệ thống ghi hình và Cảm biến thông minh

Đây là điểm khác biệt lớn nhất giữa một chiếc drone đồ chơi và một thiết bị chuyên dụng (như các giải pháp mà Sundrone cung cấp cho nông nghiệp và công nghiệp).

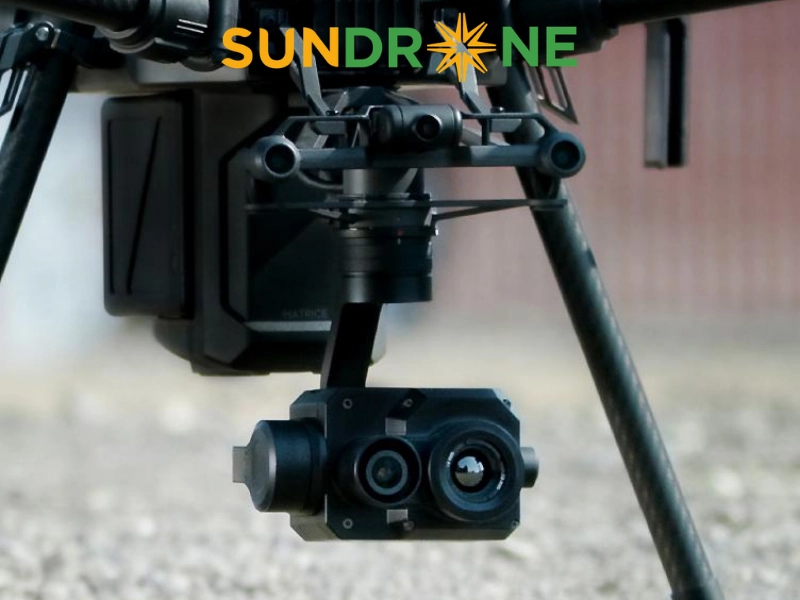

• Gimbal: Hệ thống chống rung 3 trục giúp camera luôn giữ được sự ổn định, hình ảnh mượt mà ngay cả khi drone đang nghiêng hoặc bị gió thổi mạnh.
• Module GPS: Giúp drone xác định tọa độ chính xác, cho phép tính năng "Hover" (đứng im một chỗ trên không) và "Return-to-Home" (tự động quay về điểm xuất phát khi mất sóng hoặc hết pin).
• Cảm biến va chạm: Sử dụng sóng siêu âm hoặc hồng ngoại để phát hiện vật cản, tự động dừng hoặc né tránh để đảm bảo an toàn cho thiết bị.

6. Tóm tắt nguyên lý hoạt động của cấu tạo Drone

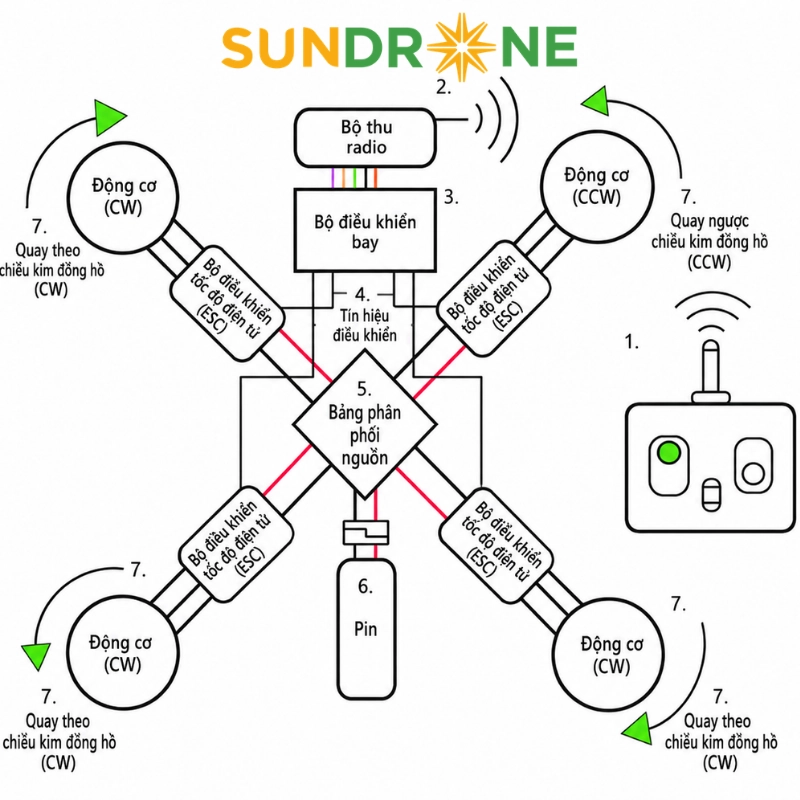

Tóm tắt nguyên lý hoạt động của cấu tạo Drone

Để dễ hình dung nguyên lý hoạt động của drone như thế nào, bạn hãy nhìn vào luồng vận hành sau: Người dùng gạt cần điều khiển (TX) → Bộ thu (RX) nhận lệnh → Bộ điều khiển bay (FC) xử lý (kết hợp dữ liệu từ Gyro/GPS) → Bộ điều tốc (ESC) phân bổ điện năng → Các động cơ quay với tốc độ khác nhau → Drone di chuyển theo hướng mong muốn.

Ví dụ: Để drone tiến về phía trước, FC sẽ ra lệnh cho hai motor phía sau quay nhanh hơn hai motor phía trước, tạo ra độ nghiêng và đẩy drone đi tới.

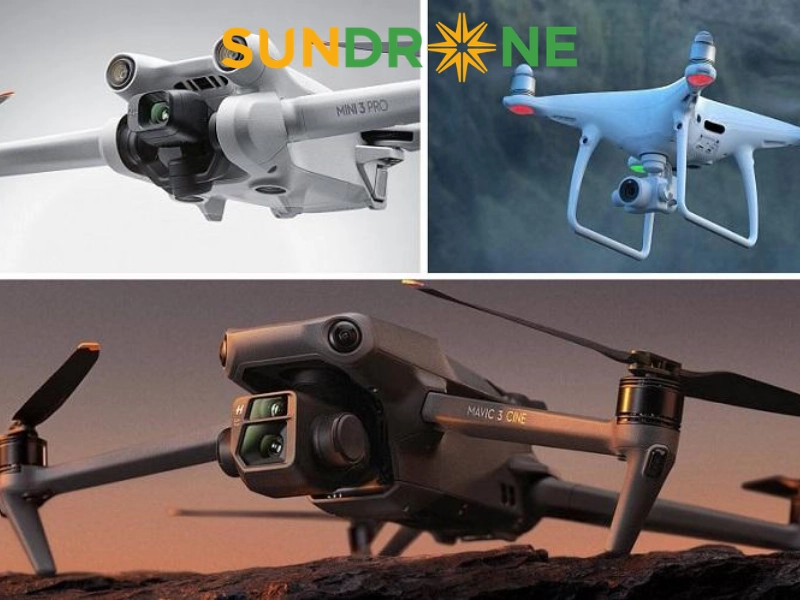

7. Sự khác biệt về cấu tạo giữa các loại Drone phổ biến

Sự khác biệt về cấu tạo giữa các loại Drone phổ biến

Mỗi loại drone được tối ưu hóa cấu tạo để phục vụ mục đích riêng biệt. Dưới đây là bảng so sánh nhanh:

Tóm lại, hiểu rõ cấu tạo của drone và cấu tạo flycam không chỉ giúp người dùng vận hành thiết bị an toàn hơn mà còn là cơ sở để lựa chọn dòng máy phù hợp với nhu cầu thực tế. Dù là một chiếc flycam nhỏ gọn để quay phim, một chiếc drone FPV tốc độ hay những hệ thống drone nông nghiệp phức tạp của Sundrone, tất cả đều vận hành dựa trên sự phối hợp nhịp nhàng giữa cơ khí và điện tử.

Khi đầu tư vào drone, đặc biệt là trong lĩnh vực sản xuất nông nghiệp hay khảo sát công nghiệp, việc lựa chọn đơn vị cung cấp có khả năng tư vấn sâu về kỹ thuật, hỗ trợ bảo trì và cung cấp linh kiện chính hãng là yếu tố then chốt để đảm bảo hiệu quả vận hành lâu dài.
