Giải Pháp Lập Bản Đồ 3D Với DJI Matrice 4E Đảm Bảo Hiệu Quả

Nhu cầu về giải pháp lập bản đồ 3D ngày càng tăng trong nhiều lĩnh vực. So với phương pháp truyền thống, việc sử dụng drone, đặc biệt là giải pháp lập bản đồ 3D với DJI Matrice 4E, mang lại sự linh hoạt, tiết kiệm và độ chính xác vượt trội. DJI Matrice 4E với camera góc rộng và màn trập cơ học là lựa chọn tối ưu. Bài viết này, SunDrone sẽ giới thiệu chi tiết cách sử dụng DJI Matrice 4E để tạo bản đồ 3D hiệu quả, giúp bạn khai thác tối đa tiềm năng của giải pháp lập bản đồ 3D với DJI Matrice 4E.

1. Tại sao chọn DJI Matrice 4E cho lập bản đồ 3D?

DJI Matrice 4E không chỉ là một chiếc máy bay công nghiệp thông thường, mà là một "cỗ máy" được thiết kế đặc biệt cho các ứng dụng địa không gian, đặc biệt là lập bản đồ 3D. Điểm khác biệt lớn nhất của Matrice 4E so với các phiên bản khác nằm ở camera góc rộng với cảm biến 4/3 CMOS và màn trập cơ học.

• Camera góc rộng với cảm biến 4/3 CMOS và màn trập cơ học: Đây chính là "trái tim" của Matrice 4E, mang đến chất lượng hình ảnh vượt trội và độ chính xác cao cho bản đồ 3D.
  • Màn trập cơ học: Bạn có biết hiện tượng "rolling shutter" có thể làm biến dạng hình ảnh khi chụp ở tốc độ cao? Màn trập cơ học trên Matrice 4E sẽ loại bỏ hoàn toàn hiện tượng này, đảm bảo hình ảnh luôn sắc nét và không bị méo mó, đặc biệt quan trọng khi tạo mô hình 3D chính xác. Hãy so sánh với màn trập điện tử (electronic shutter), bạn sẽ thấy rõ sự khác biệt về chất lượng hình ảnh.
  • Cảm biến 4/3 CMOS: Cảm biến lớn hơn đồng nghĩa với chất lượng hình ảnh tốt hơn, dải động rộng hơn và khả năng thu sáng tốt hơn. Điều này giúp Matrice 4E ghi lại những chi tiết nhỏ nhất và tạo ra những bản đồ 3D sắc nét ngay cả trong điều kiện ánh sáng yếu.
  • Khẩu độ f/2.8-f/11: Khả năng điều chỉnh khẩu độ cho phép bạn kiểm soát độ sâu trường ảnh, giúp tối ưu hóa chất lượng hình ảnh trong các điều kiện ánh sáng khác nhau.
• Hiệu suất bay ổn định: Thời gian bay dài, khả năng chống chịu gió tốt và hệ thống định vị GNSS chính xác giúp Matrice 4E thu thập dữ liệu một cách ổn định và hiệu quả, đảm bảo bản đồ 3D luôn chính xác và tin cậy.
• Khả năng tương thích với phần mềm xử lý dữ liệu chuyên dụng: DJI Matrice 4E hoạt động hoàn hảo với DJI Terra và các phần mềm photogrammetry khác như Metashape, Pix4D, giúp bạn dễ dàng xử lý dữ liệu và tạo ra những bản đồ 3D chuyên nghiệp.
• Hỗ trợ PPK với trạm D-RTK 3 (tùy chọn): Nếu bạn cần độ chính xác cao hơn nữa, Matrice 4E có thể kết hợp với trạm D-RTK 3 để sử dụng công nghệ PPK (Post-Processed Kinematic), giúp hiệu chỉnh dữ liệu và tạo ra những bản đồ 3D với độ chính xác đến từng centimet.

2. Chuẩn bị trước khi lập bản đồ 3D với Matrice 4E

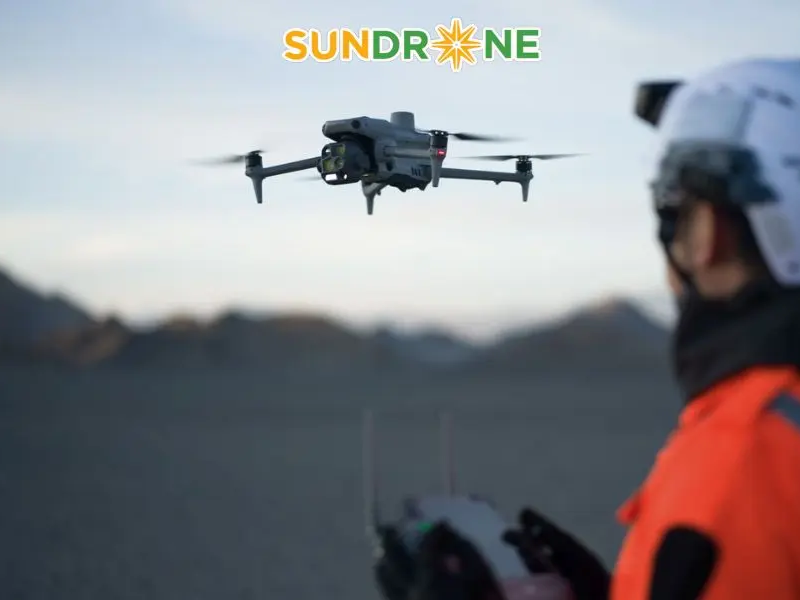

Chuẩn bị trước khi bay

"Thành công nằm ở sự chuẩn bị" - câu nói này hoàn toàn đúng trong lĩnh vực lập bản đồ 3D. Để đảm bảo chuyến bay diễn ra an toàn và thu thập dữ liệu chính xác, bạn cần chuẩn bị kỹ lưỡng các yếu tố sau:

• Lựa chọn khu vực khảo sát: Xác định rõ khu vực bạn muốn lập bản đồ và các yêu cầu về độ chính xác. Điều này sẽ giúp bạn lựa chọn phương pháp bay và thiết lập các thông số phù hợp.
• Khảo sát thực địa: Trước khi bay, hãy dành thời gian kiểm tra địa hình, chướng ngại vật, điều kiện thời tiết và các yếu tố khác có thể ảnh hưởng đến chuyến bay. Điều này giúp bạn tránh được những rủi ro không đáng có và đảm bảo an toàn cho drone.
• Chuẩn bị thiết bị: Kiểm tra kỹ lưỡng drone, pin, bộ điều khiển, thẻ nhớ, máy tính và phần mềm xử lý dữ liệu. Đảm bảo tất cả các thiết bị đều hoạt động tốt và pin được sạc đầy. Đừng quên mang theo các phụ kiện cần thiết như cánh quạt dự phòng, bộ sạc và dụng cụ sửa chữa đơn giản.
• Lập kế hoạch bay: Sử dụng phần mềm DJI Pilot 2 hoặc DJI FlightHub 2 để lập kế hoạch bay tự động. Việc này giúp bạn tiết kiệm thời gian, đảm bảo độ phủ sóng và độ chồng chéo ảnh phù hợp, đồng thời giảm thiểu rủi ro va chạm.

3. Các bước lập bản đồ 3D với DJI Matrice 4E

Sau khi đã chuẩn bị đầy đủ, bạn đã sẵn sàng để thực hiện chuyến bay và thu thập dữ liệu. Dưới đây là quy trình lập bản đồ 3D với DJI Matrice 4E mà SunDrone gợi ý:

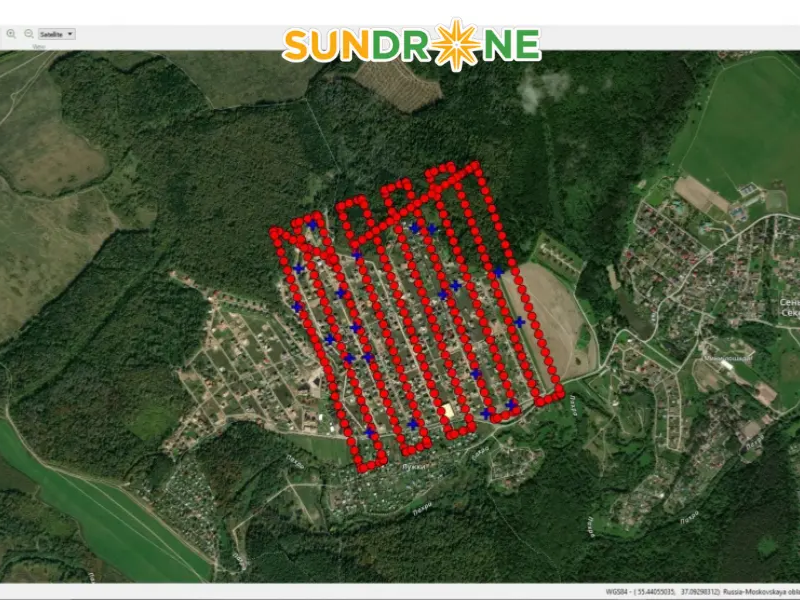

• Lập kế hoạch bay chi tiết:
  • Lựa chọn chế độ bay: Tùy thuộc vào mục đích và yêu cầu của dự án, bạn có thể lựa chọn các chế độ bay khác nhau như Waypoint, Mapping (2D hoặc 3D), Oblique.
  • Thiết lập các thông số bay:
    • Độ cao bay: Ảnh hưởng trực tiếp đến độ phân giải và phạm vi phủ sóng của bản đồ.
    • Tốc độ bay: Ảnh hưởng đến độ chồng chéo ảnh và thời gian bay.
    • Độ chồng chéo ảnh (overlap): Đây là yếu tố quan trọng để đảm bảo chất lượng của mô hình 3D. Bạn cần thiết lập độ chồng chéo dọc (front overlap) và chồng chéo ngang (side overlap) phù hợp (thường từ 70-80% cho chồng chéo dọc và 60-70% cho chồng chéo ngang).
    • Góc chụp camera.
    • Thiết lập điểm cất cánh và hạ cánh an toàn.
• Thu thập dữ liệu:
  • Kiểm tra lại tất cả các thiết bị trước khi cất cánh.
  • Thực hiện chuyến bay theo kế hoạch đã được lập.
  • Giám sát quá trình bay và xử lý các tình huống bất ngờ (nếu có).
• Xử lý dữ liệu với DJI Terra hoặc phần mềm khác:
  • Nhập dữ liệu ảnh: Nhập ảnh từ thẻ nhớ vào phần mềm.
  • Căn chỉnh ảnh (alignment): Phần mềm sẽ tự động tìm các điểm chung giữa các ảnh và căn chỉnh chúng lại với nhau.
  • Tạo đám mây điểm (point cloud): Tạo ra một tập hợp các điểm 3D biểu diễn bề mặt địa hình.
  • Tạo mô hình 3D (mesh): Kết nối các điểm trong đám mây điểm để tạo thành một bề mặt 3D.
  • Tạo bản đồ trực ảnh (orthomosaic): Tạo ra một bức ảnh 2D được chỉnh sửa hình học, loại bỏ biến dạng do góc chụp và địa hình.
  • Tạo mô hình số độ cao (DSM/DTM): Tạo ra mô hình số độ cao biểu diễn bề mặt địa hình.
  • Sử dụng GCPs (Ground Control Points - Điểm kiểm soát mặt đất) để tăng độ chính xác (nếu cần): Nếu bạn muốn đạt được độ chính xác cao hơn, hãy sử dụng GCPs để hiệu chỉnh mô hình 3D.
• Xuất và sử dụng dữ liệu: Xuất mô hình 3D và bản đồ ở các định dạng phổ biến (ví dụ: OBJ, FBX, PLY, GeoTIFF) để sử dụng trong các phần mềm chuyên dụng (ví dụ: CAD, GIS, BIM).

Xem thêm: Ứng Dụng DJI Matrice 4 Series Trong Khảo Sát Địa Lý Và Lập Bản Đồ

4. Các yếu tố ảnh hưởng đến chất lượng bản đồ 3D

Để có được những bản đồ 3D chất lượng cao, bạn cần lưu ý đến các yếu tố sau:

• Độ chồng chéo ảnh: Đảm bảo độ chồng chéo dọc và chồng chéo ngang phù hợp để phần mềm có thể căn chỉnh ảnh chính xác và tạo ra mô hình 3D hoàn chỉnh.
• Độ cao bay: Lựa chọn độ cao bay phù hợp để có được độ phân giải và phạm vi phủ sóng tối ưu.
• Điều kiện thời tiết: Tránh bay trong điều kiện thời tiết xấu như mưa, gió lớn hoặc sương mù, vì chúng có thể ảnh hưởng đến chất lượng hình ảnh và độ ổn định của drone.
• Ánh sáng: Ánh sáng tốt sẽ giúp camera thu được hình ảnh rõ nét và chi tiết. Tránh bay vào thời điểm ánh sáng quá yếu hoặc quá gắt.
• Tốc độ bay: Điều chỉnh tốc độ bay phù hợp để đảm bảo hình ảnh không bị mờ nhòe và độ chồng chéo ảnh được duy trì.
• Chất lượng camera và cảm biến: DJI Matrice 4E được trang bị camera và cảm biến chất lượng cao, giúp bạn thu được những hình ảnh sắc nét và chính xác.
• Độ chính xác của hệ thống định vị (GNSS, RTK): Hệ thống định vị chính xác giúp xác định vị trí của drone và các điểm ảnh trên bản đồ.
• GCPs (nếu sử dụng): Sử dụng GCPs để hiệu chỉnh mô hình 3D và tăng độ chính xác.

5. Ứng dụng của bản đồ 3D được tạo từ DJI Matrice 4E

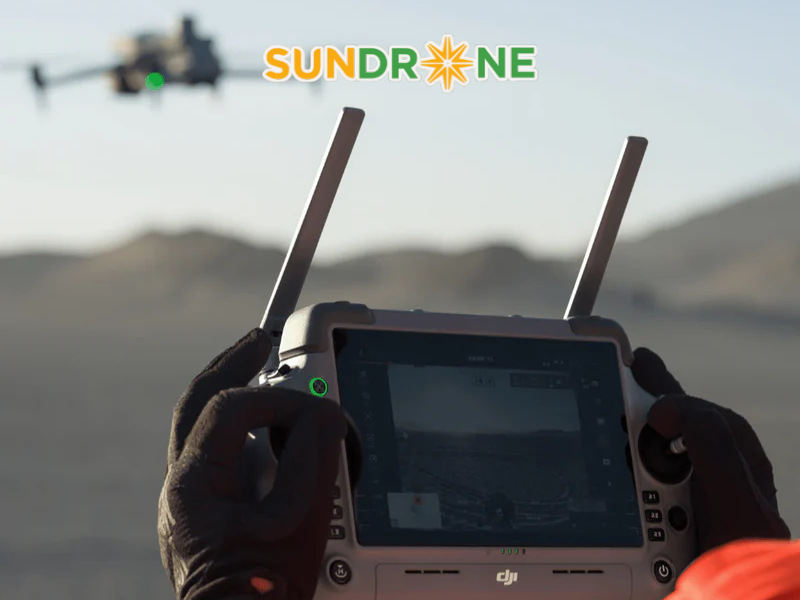

Khảo sát địa hình

Bản đồ 3D được tạo ra từ DJI Matrice 4E có thể được sử dụng trong nhiều lĩnh vực khác nhau, mang lại những lợi ích to lớn về hiệu quả, độ chính xác và tiết kiệm chi phí. Dưới đây là một số ứng dụng tiêu biểu:

• Xây dựng: Giám sát tiến độ thi công, kiểm tra chất lượng công trình, tính toán khối lượng đào đắp, phát hiện sai sót và xung đột trong thiết kế.
• Khảo sát địa hình: Tạo bản đồ địa hình chi tiết, đo đạc khoảng cách, diện tích, thể tích, xác định độ cao và độ dốc.
• Quản lý tài nguyên: Khảo sát rừng, mỏ, đất đai, quản lý đường ống, đường dây điện, theo dõi sự thay đổi của môi trường.
• Kiểm tra cơ sở hạ tầng: Kiểm tra cầu đường, đập thủy điện, nhà máy điện, phát hiện các dấu hiệu hư hỏng và xuống cấp.
• Nông nghiệp chính xác: Phân tích sức khỏe cây trồng, lập bản đồ phân bố dinh dưỡng, theo dõi sự phát triển của cây trồng, tối ưu hóa việc sử dụng phân bón và thuốc trừ sâu.

6. Mua máy bay DJI Matrice 4E chính hãng tại SunDrone

Mua máy bay DJI Matrice 4 Series chính hãng tại SunDrone

Bạn đang tìm kiếm một địa chỉ uy tín để mua máy bay DJI Matrice 4E chính hãng? Hãy đến với SunDrone! Chúng tôi tự hào là nhà phân phối chính thức của DJI tại Việt Nam, cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, giá cả cạnh tranh và dịch vụ hỗ trợ tận tâm.

• Hàng chính hãng: SunDrone cam kết tất cả các sản phẩm DJI Matrice 4E đều là hàng chính hãng, được nhập khẩu trực tiếp từ nhà sản xuất, đảm bảo chất lượng và bảo hành theo tiêu chuẩn của DJI.
• Giá cả cạnh tranh: SunDrone luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, giúp bạn tiết kiệm chi phí mà vẫn sở hữu được sản phẩm chất lượng cao.
• Chính sách bảo hành: SunDrone hỗ trợ bảo hành chính hãng theo tiêu chuẩn của DJI, giúp bạn yên tâm sử dụng sản phẩm trong thời gian dài.
• Hỗ trợ kỹ thuật: Đội ngũ kỹ thuật viên chuyên nghiệp của SunDrone luôn sẵn sàng hỗ trợ khách hàng trong quá trình sử dụng sản phẩm, giải đáp mọi thắc mắc và khắc phục các sự cố kỹ thuật.
• Dịch vụ tư vấn: SunDrone cung cấp dịch vụ tư vấn miễn phí, giúp khách hàng lựa chọn sản phẩm và giải pháp phù hợp với nhu cầu và ngân sách của mình.
• Giao hàng nhanh chóng: SunDrone giao hàng toàn quốc, nhanh chóng và tiện lợi, giúp bạn nhận được sản phẩm trong thời gian sớm nhất.

Xem thêm: Báo Giá DJI Matrice 4 Series Chính Xác Chi Tiết

Giải pháp lập bản đồ 3D với DJI Matrice 4E là một công cụ mạnh mẽ, mang lại hiệu quả, độ chính xác và tiết kiệm chi phí cho nhiều lĩnh vực khác nhau. Với camera chất lượng cao, hiệu suất bay ổn định và khả năng tương thích với phần mềm xử lý dữ liệu chuyên dụng, DJI Matrice 4E là sự lựa chọn lý tưởng cho các chuyên gia và doanh nghiệp muốn nâng cao năng lực lập bản đồ 3D. Hãy liên hệ với SunDrone ngay hôm nay để được tư vấn và trải nghiệm những giải pháp lập bản đồ 3D tiên tiến nhất!
